介绍:

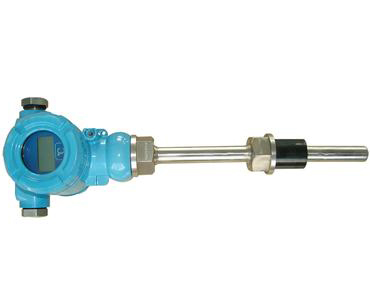

产品说明:
◆工作原理
热电偶(阻)在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA电信号给工作仪表,工作仪表便显示所对应的温度值。
隔爆热电偶(阻)利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行测温。热电偶(阻)产生的热电势(电阻值)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工人仪表,工作仪表显示出所对应的温度值。
◆主要技术参数
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1)热电阻测温范围及允差
型 号分 度 号测温范围℃精度等J允许偏差 WZPBPt100-200-+500AJ BJ±(0.15+0.002ItI)±(0.30+0.005 ItI)WZCBCu50 Cu100-50-+100 ±(0.30+0.005 ItI)
| |
2)热电偶测温范围及允差
型 号 | 分 度 号 | 允 差 等 J | |||
I | II | ||||
允 差 值 | 测温范围℃ | 允 差 值 | 测温范围 | ||
WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 |
输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100
输出方法: 二线制
精度等J:
温度变送器精度等J:0.1 0.2 0.5
显示器精度等J:模拟指示式2.5J;数字显示式0.5J.
供电电源:24V.DC±10℅
防护等J:IP65
防爆等J:
隔爆型:dⅡBT4 dⅡCT5 dⅡCT6
本质放心型:iaⅡCT6
J缘电阻:仪表输出接线端子与外壳之间的J缘电阻应不小于50.
热响应时间:
当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
基本误差:
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
