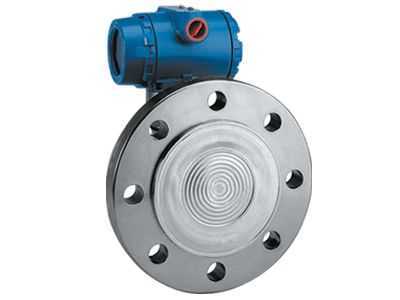

  • 商品名称:3351LT型法兰式液位变送器
  • 添加时间:2019-10-22 14:44:46
  • 推荐度:
  •
介绍:



产品说明:

  3351LT型法兰式液位变送器的安装法兰标准按ANSI,法兰有3〃和4〃规格,法兰等J分为
         150LB(2.5MPa)及300LB
        (5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88标准,则DN=80、100、
         PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽
         等。用户不注明,时以3〃150LB安装法兰及接液膜片材料31供货。

图9   法兰式液位变送器外型尺寸图

法兰尺寸螺栓孔尺寸规格直径ABC数目n直径d分布直径d13"1501b19030661274191524"1501b22830891578191903"3001b21035661278221684"3001b2543889157822200
