温度变送器
wendubiansongqi

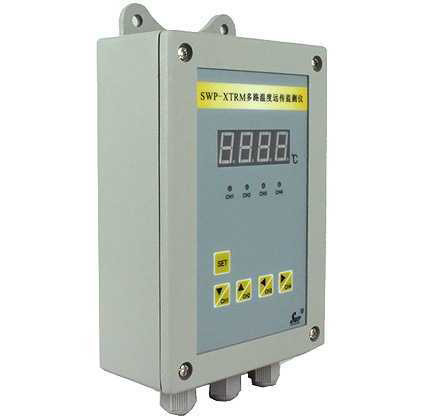

  • 商品名称:XTRM温度远传监测仪
  • 添加时间:2019-10-22 15:14:58
  • 推荐度:
  •
介绍:

 产品说明:

一、概 述:

XTRM温度远传监测仪采用XJ的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制,可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。智能数字控制,量程可自由设定。控制输出有二种:各路轮回报警输出/ 远传变送输出;多路比较后高测量点作为输出(远传变送输出)。输入/输出回路均采用光电隔离,具有良好的抗干扰能力。具有高亮度LED数码显示、指针表头显示二种。整机采用壁挂式结构(长×宽×高=160×110×70mm),安装十分简便。

本产品可同时测量2至4个测量点,并将各个测温回路中的温度比较以后,把高温度的一个点作为输出,在现场可通过按键逐个观看各个点的温度。

二、主要技术性能:

      输入信号
测量通道 1~4路巡回测量
 模 拟 量 热电偶:标准热电偶-- B、S、K、E、J、T、WRe等
 电 阻:标准热电阻-- Pt100、Cu50、Cu100、远传压力电阻-- 30~350Ω等
 电 流:0~10mA、4~20mA等(输入电阻≤250Ω)
 电 压:0~5V、1~5V、mV等(输入阻抗≥250KΩ)
      输出信号
模拟量输出 DC 4~20mA (负载电阻≤500Ω) DC 0~10mA (负载电阻≤750Ω)
 DC 0~5V (输出电阻≤250Ω)DC 1~5V (输出电阻≤250Ω)
      特  性
测量精度 数字显示:±0.2%FS字或±0.5%FS;指针显示:±2.5%FS
 分 辨 率 数字显示:±1字
 显示范围 数字显示:-1999~9999; 指针显示:0~100~150(或特殊要求)
 显示方式 0.8英寸高亮度LED双数码显示 发光二J管工作状态显示 1~4测量通道号显示
 通道屏蔽与锁定功能显示
 温度补偿 0~50℃温度自动补偿
 参数设定 面板轻触式按键数字设定 参数设定值断电后长期保存 参数设定值密码锁定
 保护方式 电源欠压自动复位 工作异常自动复位
      使用环境
环境温度 -25℃~80℃
 相对湿度 ≤90% RH 避免强腐蚀气体
 供电电压 常规型 ·AC 220V %(50Hz±2Hz,线性电源)
 特殊型 ·AC 90~265V(开关电源) ·DC 24V±2V

三、产 品 用 途:
 1、回转密托轮油温
 2、密小齿轮油箱油温
 3、生料磨进出口轴承温度
 4、煤收尘器灰斗温度
 5、煤粉盒温度
 6、生料磨主电机绕组温度
 7、生料磨主电机轴承温度
 8、生料排风机电机定子温度
 9、高温风机绕组温度
 10、高温风机轴承温度

四、选 型 表:

XTRM温度远传监测仪选型表
型  号型   谱说        明
XTRM-  □   □     □□多路智能巡检远传控制仪(二线制DC24V供电)
回 路 数  1~4
显示方式 指针表头(已停产)
 LED数字显示
测量范围 100~100℃
 150~150℃

五、仪表的结构
 六、电气连接
 仪表与外部PT100热电阻的接线需打开仪表盖以后进行,PT100热电阻相连接。指示仪表、记录仪表,调节器等能够与电源串联在输出回路,输出电流正比于温度的变化,但立于电源的变化,其应用原理如下图所示:

自热电阻传感器的测量信号通过前置放大器放大,然后被比较输入电路(选择高温信号)或选点输入电路选中某一路信号,该信号通过电压/电流(V/I)转换单元将放大器的输出电压变为4-20A恒定电流输出,原理方框图如下图所示:

七、仪表使用说明
 开机后需预热10分钟,仪表的安装应该尽量靠近测量点,这样可以充分利用二线制的如下优点:
 1.高的抗干扰能力,因为信号是在高电平情况下传送,达到抑止噪声和干扰的作用。
 2.简单的布线,即仪表从现场控制室采用双绞导线连接就可以了,降低了布线的成本。
 输入采用热电阻时,为了避免测量误差,传感器的引线电阻须保证一定的数值,这里对于每一个Pt100的传感器,引线电阻固定为0.35Ω、0.35Ω相应导线的截面和长度如下所示:


导线长度:
截面积:
2×15m
1.5mm
2

2×10m
1.0mm
2

也可以取任何截面积的导线,但引线总电阻须确保为0.35Ω。否则将会产生引线误差,例每变化0.38Ω引线电阻将引起1℃的温度误差。输入采用热电偶时,输入端与热电偶的连接须采用相应的补偿导线,输入端的引线需考虑对外磁场的屏蔽。
 仪表负载电阻RL的大小,取决于仪表的显示方式,电源电压、电源纹波VR的大小和是否采用输入输出隔离有关。
 对于指针显示仪表,其公式如下:

RLmax=
VS-(0.5VR+8.5)
(Ω)
0.02
   对于LED数字显示仪表,其公式如下:
RLmax=
VS-(0.5VR+12)
(Ω)
0.02
  对于LED数字显示仪表(隔离型),其公式如下:
RLmax=
VS-(0.5VR+15)
(Ω)
0.02

如果VS=24V VR=2VPP 则RL=725Ω(指针表) RL=550Ω(LED数字显示表)RL=400Ω(隔离型LED数字显示表)。
 3.对于暂时不使用的回路其输入端接小于100Ω电阻或将输入用导线短接。如果输入开路仪表无法正常工作。
 4.在正常工作情况下,仪表同时对四路温度进行测量,但仅显示和输出温度高的一路信号。
 八、仪表的维修与调整
 由于在设计上已考虑到仪表的长期稳定性,并且仪表出厂前均经过长时间老化和校验,因此在正常的使用情况下,一般无须特别维护。如经验证实是仪表故障,可送维修。
 如果发现仪表已不能正常工作,仪表输出电流超过20mA。多数情况是传感器开路所致,也可能是传感器与保护套管的J缘电阻下降引起(隔离型仪表能防止该故障)。
 如果一路输入短路,不会影响仪表工作。当按键选择该回路时,输出电流小于4mA,表头指示低于零点。
 仪表调整步骤:
 定期校验仪表时需要校正仪表误差,可按下述步骤进行调整:(以四回路Pt100输入量程0~150℃为例)
 1.打开仪表面板,按图接通电源。先在D一回路输入端接标准电阻箱,并调整到100Ω,其余回路输入端短路。
 2.调节电位器W11,使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA,该步骤要反复多次,直止达到满意的精度范围。
 3.将标准电阻箱接到D二路,采用步骤2的方法调整调零电位器W21和满量程电位器W22,使输出分别为4mA和20mA即可,调整D二回路时,其余输入回路也应短路。
 4.将标准电阻箱分别接到D三、D四回路,重复步骤2。分别调整电位器W31、W32和W41、W42,则全部四个回路完成调整
