 产品说明:

一、    概述

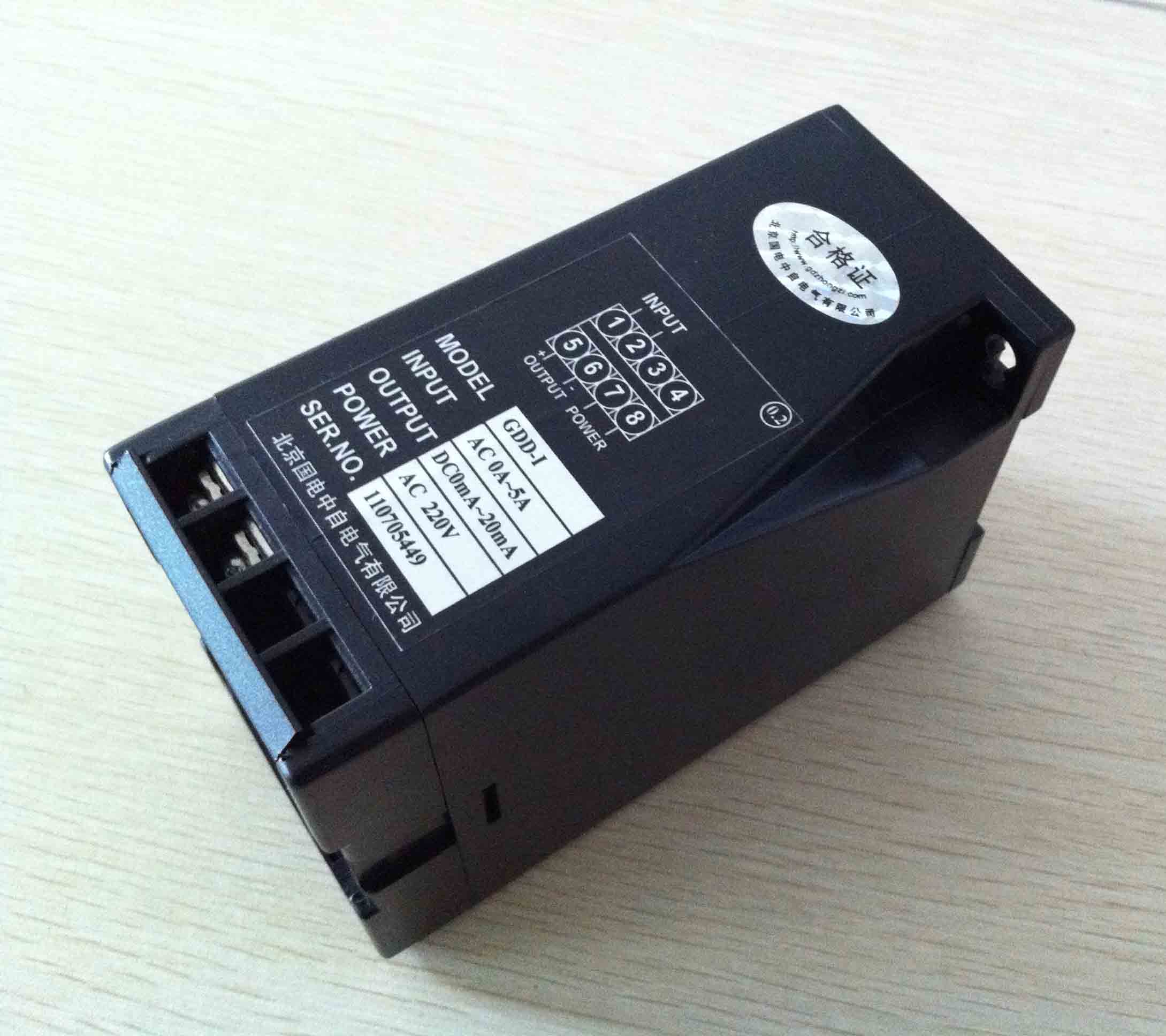

交流电流（电压）变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。 交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
1、准确度高（典型：0.2%   好0.05%）。
2、整个量程范围都有J高的线性度。
3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。
二、产品M称及型号
M         称
型             号
辅  助  电  源
单交流电流变送器
LSD-I、 LSE-I、YWF-I 、YWL-I
YWD系列可选：AC：220V 110V
DC：220V  110V  48V  24V
YWE、YWF、YWL系列可选：
DC：  24V、15V、12V
三组合交流电流变送器
YWD-3I、LSE-3I、YWL-3I
单交流电压变送器
LSD-U、 YWE-U、YWF-U 、YWL-U
三组合交流电压变送器
YWD-3U、YWE-3U、YWL-3U

三、执行标准
GB/T13850-1998idtIEC688:1992
四、主要技术指标
a)  精度等J： 0.2J、0.5J
b)  输入、输出及辅助电源参数
Vn
输入电压
V0
0～70V
V1
0～120V
V2
0～250V
V3
0～300V
V4
0～450V
V5
0～500V
V6
用户自定

An
输入电流

A1
0～1A
A2
0～5A
A3
0～10A
A4
0～30A
A5
0～50A
注：
A4、A5、 A6、A7、 A8
仅适合于YWF类结构的产品。
A6
0～75A
A7
0～100A
A8
0～150A
A9
用户自定义
Pn
输助电源
P1
DC24V±15%
P2
DC12V±15%
P3
AC220V±15%
P4
用户自定
On
输    出
O1
0～5V
O2
1～5V
O3
0～2OmA
O4
4～20mA
O5
用户自定

c)  输入频率： 50Hz±5Hz
d)  过载输入：电流：2倍连续  30倍1 秒
电压：2倍连续
e)  吸收功率：电压回路：＜0. 5VA/450V
电压回路：＜0.2VA/100V
电流回路：＜0.1 VA/5A
f)  响应时间： ≤350ms
g)  输出负载：电流：当辅助电源≥24V时，RL≤650Ω；
当辅助电源为＋12V、＋15V时，RL≤300Ω；
电压：RL≥2kΩ
h)  工频耐压：输入/输出/外壳间：AC 2kV/min
i)  J缘电阻： ≥20MΩ
j)  冲击电压： 5kV/1.2-50μs（峰值）
k)  工作环境：温度:-10～50℃     湿度:10～90%（无凝露）
l)  贮藏条件：温度:-40～70℃     湿度:10～95%（无凝露）
&, lt;, FONT size=2>m)  外形尺寸：
YWD-I、YWD-U型：      55 mm×75 mm×120mm³
YWD-3I、YWD-3U型：       110 mm×75 mm×120mm
YWE-I、 YWE-U型：        42mm×75 mm×70mm
YWE-3I、YWE-3U型：       110 mm×75 mm×70mm
YWF-I、 YWF-3U型：       104 mm×31 mm×77mm
YWL-I(3I)、 YWL-U(3U)型： 75 mm×22.5mm×100mm
五、接线图
1、YWD系列单交流电流（电压）/三组合交流电流（电压）变送器

2. YWE系列单交流电流（电压）/三组合交流电流（电压）变送器
3. YWF系列单交流电流（电压）变送器
YWF-I    YWF-U

4. YWL系列单交流电流（电压）/三组合交流电流（电压）变送器


注： 1、YWF、YWL系列交流电流变送器输入线从变送器外壳设置的穿孔穿过，不分J性。
2、YWD、YWE系列电流变送器只允许通过小于10A的电流，超过10A时，只能选择YWF-I型产品。
六、产品调试
1、  YWD、YWE单交流电流、电压变送器：找到对应于变送器面板上相应的ZERO和CAL两个调试孔，其
内的两个电位器分别为零点和满度调校电位器，调校时用小螺丝刀慢慢旋转至所需精度即可。
2、  YWD、YWE三组合交流电流、电压组合变送器：找到对应于变送器面板上相应的ZEROA、CALA、
ZEROB、CALB、和ZEROC、CALC六个调试孔，其内的电位器分别为A、B、C三路的零点和满度调校电位
器，调校时用小螺丝刀慢慢旋转至所需精度即可。
七、    安装
YWD、YWE系列采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm。螺钉大小为M4×12和M3×12。YDF、YWL采用DIN导轨安装，导轨宽度为35mm。
八、    定货须知
签定订货合同时请详细写明所需的型号、规格，对应所选择的型号按下列格式将代号填入，特殊规格用文字说明。

例1：YWF-I-A4-P1-O1
YWF-I型有源单交流电流变送器
输    入：AC 0～30A
辅助电源：DC 24V±15%
输    出：DC 0～5V
例2：YWD-3U-V3-P3-O4
YWD-3U型有源三电压组合变送器
输    入：AC 0～300V
辅助电源：AC 220V±15%
输    出：DC 4～20mA
九、      注意事项
1、  输入、输出、辅助电源接线须正确，不能错位。
2、  使用环境应无导电尘埃和无腐蚀金属和破坏J缘的气体存在，海拔高度小于2500米。
3、  产品出厂时已调校好零点和精度，请勿随意调整。
