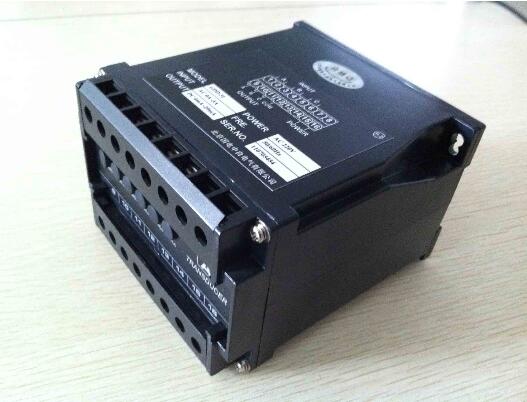

- 商品名称：有功(无功）功率变送器
- 添加时间：2019-10-22 14:33:24
- 推荐度：
介绍：
产品说明: |
一、概述 有功功率变送器、无功功率变送器是一种将被测有功和无功功率转换成按线性比例输出的直流电流或直流电 压。并能反应出被测功率的传输方向。适用于各种单相、三相三线和三相四线系统，可广泛用于石油、邮电、冶 金、铁道、市政、电力等部门的电气装置。 二、型号及外形尺寸 单相有功功率变送器型号：YWD-P1 单相无功功率变送器型号：YWD-Q1 单相有功、无功功率组合变送器型号：YWD-PQ1 三相三线有功功率变送器型号：YWD-P3 三相三线无功功率变送器型号：YWD-Q3 三相三线有功、无功功率组合变送器型号：YWD-PQ3 三相四线有功功率变送器型号：YWD-P4 三相四线无功功率变送器型号：YWD-Q4 三相四线有功、无功功率组合变送器型号：YWD-PQ4 外型尺寸： YWD-P1(Q1)： 55mm×75mm×120mm 其余： 110mm×75mm×120mm 三、执行标准 GB/T13850-1998idtIEC688:1992 四、主要技术指标 a) 精度等J 0.2J、0.5J b) 输入、输出及辅助电源参数 Vn输入电压V1100VV2220VV3270VV4400V On 输 出An输入电流A11AA25AA310A O50～1VO60～±1VO70～5VO80～±5VPn辅助电源P1DC24V±15%P2DC12V±10%P3AC220V±15%P4用户自定O10～20mAO20～±20mAO34～20mAO44～12～20mA
标准输入满度值 型 号 接 线标准输入满度值（W/var）V1（100V）V2（220V） V3（270V）V4（400V）1A5A1A5A1A5A1A5AYWD-P1、YWD-Q1、YWD-PQ1YWD-P3、YWD-Q3、YWD-PQ3YWD-P4、YWD-Q4、YWD-PQ4单相三相三线三相四线10017330050086615002004006001000200030002505008001300250040004007001200200035006000 c) 过载输入 电流：2倍连续 30倍15秒 100倍1秒 电压：2倍连续 d) 响应时间 ≤300ms e) 吸收功耗：电压回路：＜0.2VA/100V 电流回路：＜0.1 VA/5A f) 负载能力 ≤650Ω g) 工频耐压 输入/输出/外壳间：AC2kV/min h) 冲击电压 5kV/1.2～50μs（峰值） i) J缘强度 ≥100MΩ j) 工作环境 温度:-10～50℃ 湿度:10～90%（无凝露） k) 贮藏条件 温度:-40～70℃ 湿度:10～95%（无凝露） 五、安装 DIN导轨和盘面螺钉两种方式固定，导轨宽度为35mm，螺钉大小为M4×12。 六、产品调试 1、 单有功或单无功功率变送器：打开对应于变送器面板上相应的ZERO和CAL两个橡皮塞，其内的二个电位器分别为零点和满度调校电位器，调校时用小镙丝刀慢慢旋转至所需精度即可。 2、 有功功率、无功功率组合变送器：打开对应于变送器面板上相应的ZERO1、CAL1和ZERO2、CAL2四个橡皮塞，其内的四个电位器分别为有功功率的零点和满度及无功功率的零点和满度调校电位器，调校时用小镙丝刀慢慢旋转至所需精度即可。 3、产品出厂时已调校好零点和精度，请勿随意调整。 七、订货须知 签定订货合同时应详细写明所需的规格、电源及输出参数，并按下列格式将代号填入，特殊规格请用文字 说明。 例1：YWD-P4-V3-A2-P1-O3 YWD-P4型三相四有功功率变送器 输 入：270V 5A 辅助电源：DC24V±15% 输 出： 4～20mA/-4000W～0～+4000W 例2：YWD-PQ3-V1-A2-P3-O8 YWD-PQ3型三相三线有功、无功功率组合变送器 输 入：100V 5A 辅助电源：AC220V±15% 输 出：0～±5V/0±～866W（var） 八、注意事项： 1、连接线须用屏蔽线，且电源线、输入线和输出线须分离。 2、使用环境应无导电尘埃和无腐蚀金属和破坏J缘的气体存在，海拔高度小于2500米。 3、产品出厂时已调校好零点和精度，请勿随意调整。 |
