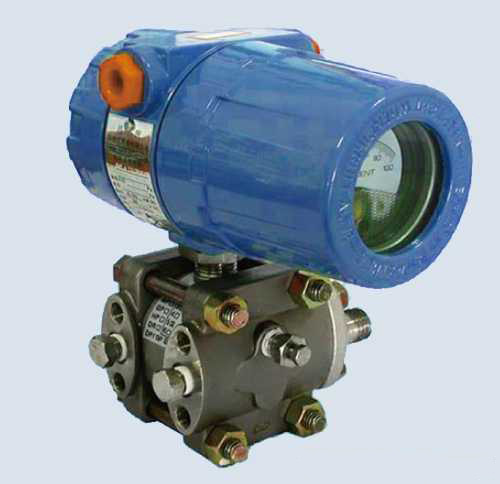

  • 商品名称:SWP-T51 系列差压变送器
  • 添加时间:2019-10-22 15:21:34
  • 推荐度:
  •
介绍:



产品说明:

      SWP-T51系列差压变送器采用sjXJ技术开 发制造的具有优越性能的新型差压变送器,采用完全密封的δ室作为传感元件,无机械运动部件从而 提高了可靠性。差压变送器可以准确地测量低表压、 真空、液位、比重和流量。广泛应用于石油、化工、 纺织、电力、食品、造纸、药业等工业L。
技术特点
精度高,稳定性好
二线制。
小型化,重量轻,坚固抗振
量程,零点外部连续可调
无机械运动部件,工作可靠,维护简便
单向过载保护特性好
全系列统一结构,零部件互换性强
防爆结构,全天候使用
工作原理
被测介质的高低压力分别进入测量元件的高低压室,作用于隔离膜片上,填充液把两隔离膜片的压
力信号传送到中芯测量膜片上,中芯测量膜片是一个张紧的弹性元件,作用在其上的两侧压力差使中芯 测量膜片产生一个对应于压力差的变形,其变形位移与所测压力差成正比,这个位移使电容J板产生相应的电容变化,电子线路检测到这一电容变化并放大转换成对应的电流信号。如果低压室通大气,高压室接被测介质这时就可测得介质的相对压力。同样,如果低压室为真空,高压室接被测介质这时就可测得介质的J对压力。
电路原
电气连接

技术参数

测量介质  液体、气体和蒸气
测量范围  0-0.16KPa至0-40MPa
工作电压  12-45 V DC(一般使用24 V DC)
输出信号  4-20 mA DC
防爆等J  隔爆型ExdⅡBT5
本质放心型ExiaⅡCT6
量程和零点 外部连续可调
正负迁移  正向大迁移率为小校调量程的500%
负向大迁移率为小校调量程的600%
阻尼    充硅油时,0.25~1.67 S连续可调
启动时间  2 S
温度范围  环境温度-20~85℃
介质温度-40~100℃(法兰式充高温硅油时15~315℃)
贮存温度-40~100℃
精度    0.2 0.5
温度影响  ±0.2%/10K
静压影响  微差压≤±10%
差压 ≤±0.5%
高静压≤±2.0%
结构材料  隔离膜片  不锈钢316L 哈氏合金C276 蒙耐尔合金 钽
排放阀   不锈钢316L 哈氏合金C276   蒙耐尔合金 钽
法兰和接头 碳钢镀镍  不锈钢316L  哈氏合金C276 蒙耐尔合金
O型密封圈 氟橡胶  丁腈橡胶   灌充液   硅油或惰性油
螺栓    碳钢镀镍   外壳   铝合金 防护等JIP65
引压连接件 法兰NPT1/4中芯距54mm
接头NPT1/2或M20×1.5阳螺纹
球锥面密封,带接头时中芯距50.8、54、57.2mm
信号线连接孔G1/2
重量    约5.4Kg

产品系列规格

序号M称 型号测量范围大工作压力(MPa)精度等J1基本性差压变送器SWP-51DP0-1~6KPa6.90.20-6 KPa ~1MPa140.52高静压型差压变送器SWP-T51HP0-6 KPa ~2.5MPa320.250.53微差压型差压变送器SWP-T51DR0-125~1250Pa6.00.54差压流量变送器SWP-T51DL0-1~6KPa6.90.250-6~250KPa140.55远传差压变送器SWP-T51DP0-6~250KPa  0.5远传压力变送器SWP-T51GP0-0.16~10MPa6相对压力变送器SWP-T51GP0-1KPa~40MPa  0.250.57J对压力变送器SWP-T51AP0-6KPa~10MPa  0.250.58液位变送器SWP-T51LT0-6KPa~1MPa2.50.250.5

变送器型号命M

型号代码说明SWP-T51□□□□□  品种DP    差压变送器HP    高静压差压变送器DP    微差压变送器DL    √ΔP差压流量变送器AP    J对差压变送器GP    压力变送器LT    法兰式差压变送器DP/GP    远传差压、压力变送器量程范围2   0-125~1250Pa3   0-1~6KPa4   0-6~40KPa5   0-40~250KPa6   0-0.16~1MPa7   0-0.4~2.5MPa8   0-1.6~10MPa9   0-6~25MPa0   0-10~40MPa输出E  4~20mA DCF  4~20mA DC(DR专用)J  4~20mA DC 输出为√ΔPS  智能结构材料         法兰接头排气/排气阀隔离膜片灌充液体22 316不锈钢316不锈钢316不锈钢硅油23 316不锈钢316不锈钢哈氏合金C-27624 316不锈钢316不锈钢蒙乃尔25 316不锈钢316不锈钢钽33 哈氏合金C哈氏合金C哈氏合金C-27635 哈氏合金C哈氏合金C钽44 蒙乃尔蒙乃尔蒙乃尔附加功能M10-100%线性指示M20-100%平方根指示数M331/2LCD数字显示器B1管装弯支架B2板装弯支架B3管装平支架D1压力室泄放阀位于上部D2压力室泄放阀位于下部不注NPT1/2锥管阴螺纹连接块C1NPT1/2引压接头、后部焊接Φ14引压管C2M20×1.5丁字形阳螺纹连接块C2M20×1.5丁字形螺纹连接块另加丁字形接头D隔爆型 Exd Ⅱ BT4I本安型 Exia Ⅱ CT6

一、基型变送器

构造与外形尺寸
